제조 프로젝트에서 허용 오차, 재료 추적성 및 경제적 확장성에 대한 엄격한 요구 사항을 적용하는 경우 신중한 의사 결정이 필수적입니다. 정밀 알루미늄 부품을 단순한 대량 자재로 취급하면 종종 공급망 병목 현상과 프로젝트 지연이 발생합니다. 최적의 부품 선택에는 기본 합금 평가뿐만 아니라 표준 가공, 기존 압출 성형 및 고급 냉간 성형 기술 간의 균형에 대한 철저한 평가도 필요합니다. 이 가이드는 엔지니어 및 조달 팀을 위해 설계되었으며 다양한 제조 방법과 관련된 평가 기준, 재료 특성 및 공급업체 역량을 체계적으로 분석하는 동시에 CAD 모델에서 대규모 생산으로 위험 없이 전환할 수 있도록 검증 가능한 자격 검토 방법론 및 설계 완화 전략을 제공합니다.
주요 시사점
공정 선택: 고정밀 대량 생산 부품의 경우 맞춤형 알루미늄 압출 또는 냉간 압출 공정이 선호됩니다. 기존 CN 밀링과 비교하여 이러한 방법은 우수한 재료 활용도와 비강도를 제공합니다.
재료 균형: 이상적인 합금은 기계적 특성과 제조 가능성 사이의 균형을 유지해야 합니다(예: 6061은 전반적인 강도를 결합하고 6063은 뛰어난 압출 표면 품질을 제공합니다).
DFM 실습: 얇은 벽과 열팽창은 변형의 주요 원인입니다. 타협 없이 제조 가능성 설계(DFM)를 우선시해야 합니다.
공급업체 감사: 신뢰할 수 있는 생산은 자동화된 견적 시스템에만 의존하기보다는 엄격한 추적 시스템(ISO 9001/AS9100)과 사전 엔지니어링 협업에 의존합니다.

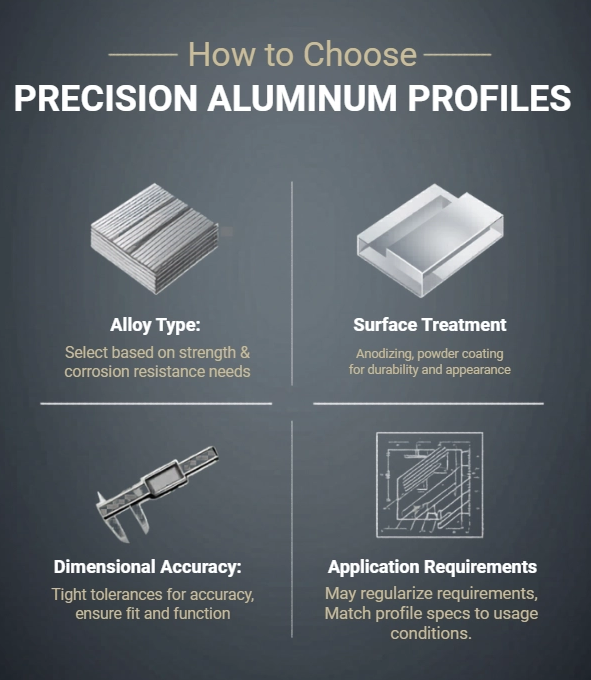

제조 공정을 마무리하기 전에 부품의 전체 수명 주기 요구 사항을 체계적으로 평가하는 것이 필수적입니다. 엔지니어는 기계 가공 기술에 대한 익숙함에 의존하는 경우가 많지만 이러한 습관은 궁극적으로 프로젝트 예산을 약화시킬 수 있습니다. '성공'에 대한 정량적 지표는 조기에 확립되어야 합니다. 준비 작업을 통해 비용이 많이 드는 설계 재작업을 방지할 수 있습니다.
생산량과 확장성은 프로세스 선택에 큰 영향을 미칩니다. 소규모 배치는 자연스럽게 절삭 가공을 선호하므로 값비싼 초기 툴링이 필요하지 않습니다. 중대형 배치의 경우 다양한 전략이 필요합니다. 초기 툴링 비용을 상각한 후에는 단가를 크게 줄여야 합니다. 정밀 부품을 대규모로 조달하려면 전략적 예측이 필요합니다.
둘째, 공차 제약 조건을 엄격하게 정의해야 합니다. 많은 설계 팀이 공차를 과도하게 지정하여 제조 주기가 연장되고 결함률이 높아집니다. 임계 치수 공차와 중요하지 않은 표면을 명확하게 구별하는 것이 중요합니다.
주요 공차: 일반적으로 베어링 결합 표면, 밀봉 표면 또는 항공 커넥팅 로드를 포함하여 ±0.001mm의 정밀도가 필요한 기능
중요하지 않은 공차: 열린 윤곽이나 외부 표면의 경우 표준 상용 공차이면 충분합니다.
마지막으로 구조적, 미적 요구 사항을 평가합니다. 일부 프로젝트에서는 연속적인 순환 하중을 견디기 위해 높은 피로 저항이 요구되는 반면, 다른 프로젝트에서는 결함이 없고 반사율이 높은 양극 처리된 표면을 우선시합니다. 이러한 뚜렷한 목표에는 완전히 다른 제조 접근 방식이 필요합니다. 타협하지 않고 극도의 구조적 무결성과 완벽한 외관을 동시에 최적화하는 것은 불가능합니다.
엔지니어는 원하는 정밀도를 달성하기 위한 가장 비용 효율적인 접근 방식을 결정하기 위해 절삭 가공 및 성형 공정을 객관적으로 비교해야 합니다. 두 가지 방법은 기하학적 복잡성과 재료 낭비를 처리하는 데 있어 상당한 차이가 있습니다.
CNC 가공은 매우 다양한 절삭 가공 공정으로 다음 분야에 가장 적합합니다.
고도로 복잡한 기하학적 형태；
다축 기능, 가변 벽 두께 구조；
신속한 소량 생산.
그러나 상당한 한계에는 대량 생산 시 높은 재료 낭비와 장기간의 사이클 시간이 포함됩니다. 알루미늄 블록의 70%를 절단하는 것은 장기적인 생산을 위해 경제적으로 실행 가능한 경우가 거의 없습니다.
알루미늄 압출은 확장 가능한 제조 프로젝트를 위한 핵심 솔루션을 제공합니다. 이 공정에는 가열된 알루미늄 블랭크를 강철 다이에 통과시키는 과정이 포함되므로 일정한 단면적이 필요한 구성요소(예: 라디에이터, 구조 프로파일 및 맞춤형 전자 인클로저)에 특히 적합합니다. 주요 장점은 효율성에 있습니다. 밀링에 비해 재료 낭비가 크게 줄어듭니다. 또한 압출 프로파일은 2차 정밀 CNC 가공을 쉽게 수행할 수 있습니다. 즉, 중요한 결합 표면만 가공하여 프로파일을 필요한 길이로 절단합니다. 이러한 하이브리드 접근 방식을 통해 뛰어난 비용 효율성으로 엄격한 허용 오차 요구 사항을 충족할 수 있습니다.
냉간 압출은 고도로 전문화된 기술입니다. 가열되지 않은 알루미늄 블랭크가 극심한 압력 하에서 다이를 통과합니다. 특히 높은 내부 강도가 요구되는 거의 그물 형태의 성형 공정에 적합합니다. 핵심 장점은 가공 경화에 있습니다. 냉간 가공은 알루미늄 입자 구조를 자연스럽게 강화하여 탁월한 비강도와 뛰어난 표면 마감을 제공합니다. 중요한 것은 고속 CNC 밀링과 관련된 열 응력을 방지한다는 것입니다.
프로세스 유형 |
이상적인 볼륨 규모 |
기하학적인 강점 |
재료 폐기물 수준 |
|---|---|---|---|
CNC 가공 |
낮음에서 중간까지 |
다축, 교차 구멍, 가변 벽 |
높음(감산) |
표준 압출 |
중간에서 높음 |
연속적인 단면, 복잡한 내부 채널 |
매우 낮음(형성 중) |
냉간 압출 |
높음에서 매우 높음 |
그물 모양에 가까운 고강도 원통형/고체형 |
최소(성형) |
재료를 과도하게 지정하지 마십시오. 많은 엔지니어들이 습관적으로 항공우주 등급 합금을 선택하므로 불필요한 비용 증가가 발생합니다. 실제 생산 균형을 기반으로 중요한 결정을 내리려면 엄격한 '일대일' 평가 모델을 채택해야 합니다.
비교 6061 와 6063:
이 6061 표준은 CNC 정밀 가공에 대한 업계 벤치마크를 나타내며 탁월한 가공성, 안정적인 강도 및 우수한 용접성을 제공합니다. 일반적인 구조적 지지에 적합합니다.
이 6063 프로파일은 맞춤형 프로파일 형성에 선호되는 선택으로, 탈형 시 탁월한 표면 마감을 제공하고 고품질 양극산화 처리를 촉진합니다. 눈에 띄고 복잡한 건축 프로파일이나 라디에이터에 적극 권장됩니다.
의 비교 : 7075 와 5052
7075 특정 강철에 필적하는 항복 강도로 항공우주 등급의 고강도를 제공합니다. 그러나 공구 마모가 쉽게 발생하고 용접이 어려우며 비용도 훨씬 더 많이 듭니다. 극도의 비강도가 필수인 경우에만 사용해야 합니다.
5052 내식성이 우수하며 해양 및 가혹한 실외 환경에서 일반적으로 사용됩니다. 그러나 고속절삭시 '점착' 느낌을 나타내기 때문에 미세가공이 어렵다.
원본 CAD 데이터 없이 리버스 엔지니어링을 수행할 때 시각적 추정에 의존하지 마십시오. 엄격한 재료 테스트를 수행해야 합니다. 공급업체가 휴대용 X선 형광(XRF) 분광계를 사용하여 비파괴적이고 고정밀 합금 식별을 달성함으로써 잘못된 합금 식별로 인한 치명적인 실패를 방지할 수 있도록 해야 합니다.
합금 등급 |
주요 이점 |
주목할만한 절충안(제조 가능성) |
가장 적합한 대상 |
|---|---|---|---|
6061 |
뛰어난 다재다능한 강도 |
가공 후 평균 표면 조도 |
일반 CNC 정밀부품 |
6063 |
우수한 미용 마감 |
6061보다 낮은 항복강도 |
맞춤형 방열판 및 인클로저 |
7075 |
항공우주 등급 내구성 |
공구 마모를 가속화합니다. 용접하기 어렵다 |
고응력 구조적 결합 |
5052 |
극도의 내식성 |
미세 가공 중 끈적거리는 질감 |
해양 하드웨어 및 실외 패널 |
많은 조달팀에서는 내구성을 높이기 위해 가공 담당자와 상의하지 않고 임의로 6061을 7075로 교체했습니다. 이러한 급격한 변화는 공구 수명의 예측 가능성을 방해하고 CNC 가공에 필요한 이송 및 회전 속도 매개변수를 근본적으로 변경합니다.
제조 전문성을 입증하려면 일반적인 실패 모드를 이해해야 합니다. 엔지니어링 팀은 이러한 위험을 사전에 식별하고 완화해야 합니다. 제조 가능성을 위한 사전 예방적 설계(DFM)는 알루미늄 부품에 있어서 절대 타협할 수 없는 요소입니다.
열 변형과 얇은 벽이 주요 과제입니다. 알루미늄의 탄성률은 강철의 탄성률보다 현저히 낮기 때문에 고유의 강성이 부족합니다. 벽이 얇은 프로파일이나 솔리드 블랭크를 가공하면 진동과 뒤틀림이 발생할 위험이 큽니다. 절단 도구는 작업 중에 일시적으로 얇은 벽을 구부리고, 도구를 제거하면 벽이 튀어 나와 치수 편차가 발생합니다.
벽 두께 기준: 가능하면 최소 벽 두께를 ≥0.8mm로 유지하십시오. 벽이 얇을수록 기하급수적으로 더 비싼 제조 전략이 필요합니다.
맞춤형 툴링: 공급업체는 맞춤형 공작물 클램핑 장치를 사용해야 합니다. 표준 벤치 잭은 고출력 밀링 중에 벽이 얇은 알루미늄 부품을 손상시키거나 변형시키기 쉽습니다.
끈적거림이라고도 불리는 도구 접착은 표면 마감을 손상시킵니다. 고속 절단은 막대한 국지적 열을 발생시킵니다. 이 열로 인해 더 부드러운 알루미늄 합금(예: 5xxx 시리즈)이 말 그대로 절삭날에 용접됩니다. 기계공학자들은 이 현상을 구성인선(BUE)이라고 부릅니다. 이는 치수 정확도를 파괴합니다.
툴링 솔루션: 프리미엄 초경 툴링 사용을 지정합니다. 기본 고속도강(HSS)을 피하세요.
고급 코팅: 도구에 TiN 또는 TiCN(탄질화티타늄) 코팅을 결합하십시오. 이러한 코팅은 마찰을 크게 줄여줍니다.
절삭유 전략: 고압 절삭유 시스템을 사용하여 칩을 즉시 제거하고 낮은 온도를 유지합니다.
마지막으로 캐비티 제한은 설계 경계를 결정합니다. 깊은 포켓은 극심한 공구 편향 위험을 야기합니다. CNC 도구가 너무 깊이 도달하면 덜거덕거리는 소리가 납니다. 이 잡소리는 끔찍한 표면 마감을 남기고 도구를 파손시킵니다.
깊이 비율: 최대 깊이 대 직경 비율인 4:1을 엄격히 준수하십시오.
베벨 반경: 내부 모서리는 항상 허용 가능한 최대 반경으로 설계됩니다. 날카로운 내부 코너에는 작고 깨지기 쉬운 엔드밀이 필요합니다. 베벨이 충분히 크면 더 크고 견고한 도구를 사용하여 재료를 더 빠르고 정확하게 제거할 수 있습니다.
우리는 '블랙박스' 프로토타입 플랫폼에 대한 사용자의 우려를 이해합니다. 이러한 자동화 시스템은 즉각적인 견적을 약속하지만 장기적인 생산 협력에 대한 평가 기준을 설정하는 경우는 거의 없습니다. 당신에게 필요한 것은 단순히 빠른 알고리즘이 아닌 신뢰할 수 있는 공급자입니다. 재료 추적성과 규정 준수는 신뢰의 초석을 형성합니다. 자동화된 견적 플랫폼은 엄격한 공급망 투명성이 부족한 경우가 많습니다. 주문을 전 세계 최저가 입찰자에게 위임합니다. 귀하의 구성 요소가 규제 조사를 받는 경우 이러한 불투명성은 상당한 위험을 초래합니다. 정확한 화학 성분을 확인하려면 공식 인증(예: 항공우주 AS9100 또는 일반 제조 ISO 9001)을 획득하고 각 배송에 대해 완전한 재료 테스트 보고서(MTR)를 요청해야 합니다.
내부 2차 처리 능력은 공급업체의 진정한 역량을 정의합니다. 공급망 세분화는 누적 허용 위험을 기하급수적으로 증가시킵니다. 양극 산화 처리를 위해 가공된 부품을 제3자에게 보내는 것을 고려하십시오. 산화조에 담그는 시간이 지나치게 길면 엄격한 공차가 손상될 수 있습니다. 원래 가공측은 산화측을 비난하고, 산화측은 그 책임을 다시 가공측으로 전가합니다. 정밀 CNC 후처리 및 표면 마무리를 내부적으로 수행할 수 있는 파트너를 선택하면 단일 책임 주체가 프로젝트 일정을 유지할 수 있습니다.
마지막으로 DFM 감사를 의무화합니다. 엔지니어링 검토 단계를 절대 건너뛰지 마십시오. 신뢰할 수 있는 공급업체는 귀하가 제공하는 모델을 맹목적으로 가공하기보다는 적극적으로 CAD 모델에 도전할 것입니다. 그들은 내부 모서리에 대해 약간의 반경 조정을 제안하거나 완전히 가공된 블랭크를 성형 프로파일로 교체할 것을 권장할 수 있습니다. 이러한 협업을 통해 일반적으로 총 생산 비용의 30% 이상을 절약할 수 있습니다. 진정한 파트너는 자체 가공 시간보다 제조 효율성을 우선시합니다.
정밀 알루미늄 부품을 선택하는 데에는 단순히 도면에 엄격한 공차를 지정하는 것 이상이 포함됩니다. 귀하는 특정 생산량 및 예산에 맞춰 적절한 합금과 최적의 제조 공정을 사전에 조정해야 합니다. 어떤 경우에는 고급 냉간 성형이 필요한 강도를 제공할 수 있습니다. 다른 경우에는 전통적인 절삭 가공이 필요한 복잡성을 처리하는 데 탁월합니다.
다음 단계는 간단합니다. 기본 자동 견적을 뛰어넘는 것입니다. 엔지니어링 팀이 검증된 제조 파트너에게 직접 2D 및 3D CAD 파일을 제출하고 포괄적인 DFM 및 비용 절감 검토를 요청하도록 하세요. 전문가의 도움을 받아 기존 프로파일 성형, 특수 냉간 가공 또는 기존 가공이 최적의 접근 방식인지 판단하십시오. 이 협업 단계를 수행하면 프로젝트가 첫날부터 원활하게 진행되도록 할 수 있습니다.
A: 예, 중간에서 높은 볼륨까지입니다. 압출에는 맞춤형 다이에 대한 초기 툴링 비용이 필요합니다. 그러나 막대한 재료 낭비를 없애고 사이클 시간을 단축하여 부품당 비용을 대폭 낮춥니다. 매우 엄격한 공차를 달성하기 위해 압출 프로파일에 최소한의 2차 CNC 사후 가공을 수행할 수 있습니다.
A: 처음에는 부드러운 등급이 가장 좋은 성능을 발휘합니다. 1xxx 또는 3xxx 시리즈는 탁월한 가공성을 제공합니다. 쉬운 성형성과 높은 최종 강도의 균형이 필요한 프로젝트의 경우 특정 6xxx 시리즈 합금이 이상적입니다. 냉간 가공 공정을 통해 이러한 합금은 자연적으로 가공 경화되어 탁월한 기계적 특성을 갖게 됩니다.
A: 제조업체는 뒤틀림을 제어하기 위해 여러 가지 전략을 활용합니다. 절삭력의 균형을 맞추는 최적화된 G 코드 공구 경로를 프로그래밍합니다. 또한 얇은 벽을 안전하게 지지하는 특수한 맞춤형 작업 고정 장치를 설계합니다. 또한 사전 응력 완화 재료(예: T651 템퍼)를 활용하면 공격적인 밀링 중에 예측할 수 없는 열 변형이 크게 줄어듭니다.
