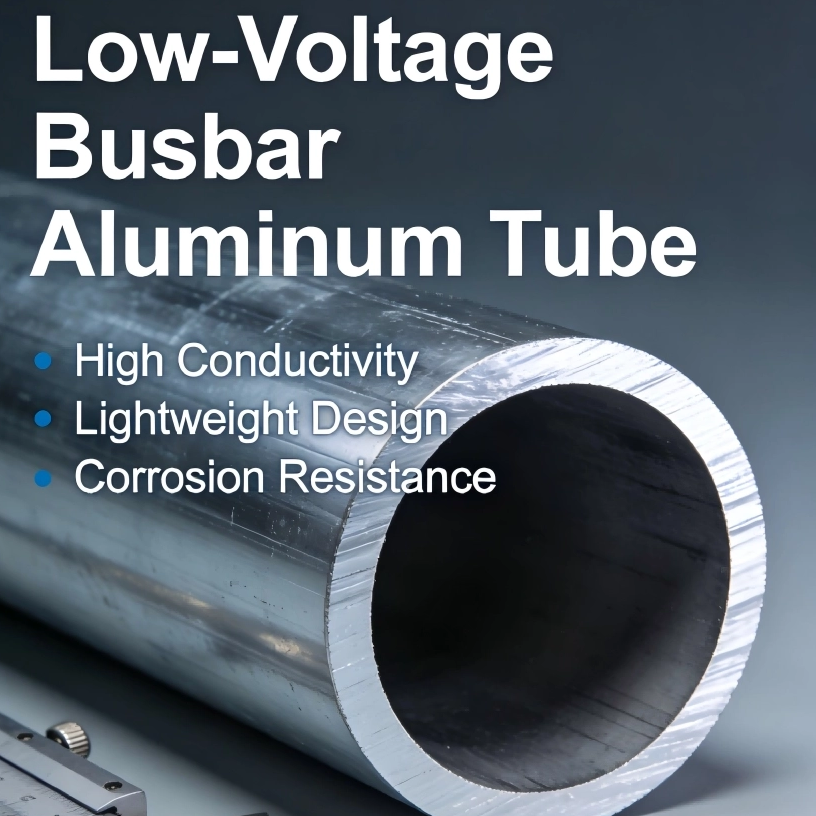

Niederspannungs-Sammelschienen-Aluminiumrohr: die „Arterie“ des Stromnetzes und der „leichte Grundstein“ der zukünftigen Energiearchitektur

Das Niederspannungs-Sammelschienen-Aluminiumrohr dient als wichtige integrierte Komponente, die Leitfähigkeit, Wärmeableitung und strukturelle Integrität in modernen Mittel- und Niederspannungsverteilungssystemen vereint. Im Vergleich zu herkömmlichen rechteckigen Kupferschienen oder dichten Sammelschienenkanälen vereint es die Funktionalität eines Leiters mit einer rohrförmigen physischen Form und erzielt so einen überlegenen Skin-Effekt, eine verbesserte Wärmeableitungskapazität und eine erhöhte mechanische Festigkeit.

Dieses innovative Design macht es zur bevorzugten Lösung für Anwendungen der nächsten Generation in Rechenzentren, Anlagen für erneuerbare Energien, Industrieanlagen und Hochhäusern – Sektoren mit strengen Anforderungen an die Zuverlässigkeit der Stromversorgung, Raumnutzung und Lebenszykluskosten. Es dient nicht nur als Stromleiter, sondern auch als physikalische Grundlage für intelligente Stromverteilungssysteme, um die Ziele „Effizienz, Kompaktheit und Überwachbarkeit“ zu erreichen.

---

1. Warum Aluminiumrohr den Niederspannungs-Sammelschienenstandard neu gestaltet

Der Aufstieg von Aluminiumrohren für Niederspannungs-Sammelschienen in Energiesystemen ist auf ihre umfassende Überlegenheit gegenüber herkömmlichen Lösungen in Bezug auf elektrische Leistung, mechanische Eigenschaften und Lebenszykluskosten zurückzuführen.

1.1 Hervorragende elektrische und thermische Leistung. Der kreisförmige Querschnitt von Aluminiumrohren führt zu einem deutlich geringeren Skineffekt-Koeffizienten im Vergleich zu rechteckigen Leitern. Unter Wechselstromlasten, insbesondere solchen mit hochfrequenten Oberschwingungen in modernen Anwendungen, verteilt sich der Strom gleichmäßiger über den Rohrquerschnitt, wodurch der Wechselstromwiderstand effektiv verringert, Energieverluste minimiert und die Wärmeentwicklung verringert werden. Darüber hinaus erzeugt die Hohlstruktur natürliche Luftkonvektionskanäle oder -wege, die mit isolierenden Medien (z. B. Wärmeleitpaste) gefüllt sind, wodurch die Wärmeableitungsfläche erheblich vergrößert wird. Dadurch kann der Temperaturanstieg um 10–15 °C niedriger ausfallen als bei Kupferschienen mit gleichwertiger Strombelastbarkeit, was die langfristige Betriebssicherheit und Stromtrageeffizienz des Systems erheblich verbessert.

1.2 Außergewöhnliche mechanische Festigkeit kombiniert mit leichtem Design. Sammelschienensysteme aus hochfesten Aluminiumlegierungen (z. B. 6063-T6, 6061-T6) weisen eine deutlich höhere Biege- und Torsionssteifigkeit auf als weiche Kupferschienen mit entsprechendem Querschnitt. Dies gewährleistet eine verbesserte Stabilität bei Anwendungen mit großer Spannweite (8–15 Meter) oder vibrationsanfälligen Umgebungen und ermöglicht weniger Stützpunkte und eine flexiblere Installation. Da die Dichte von Aluminium lediglich 30 % der von Kupfer beträgt, wiegen Aluminiumsysteme in der Regel nur 40–50 % der Kupfer-Gegenstücke bei gleicher Strombelastbarkeit. Dies reduziert nicht nur die strukturelle Belastung von Gebäuden erheblich, sondern vereinfacht auch die Installation und senkt die Gesamtkosten.

1.3 Erhebliche Wirtschaftlichkeit und Nachhaltigkeit . Bei vergleichbarer Strombelastbarkeit weisen Aluminiumrohre deutlich geringere direkte Materialkosten auf als Kupferrohre. Ihr Gesamtkostenvorteil (TCO) wird besonders deutlich, wenn man einen geringeren Energieverbrauch, einen minimierten Installationsaufwand und eine längere Lebensdauer berücksichtigt (siehe Tabelle unten). Darüber hinaus verbraucht das Aluminiumrecycling lediglich 5 % der Energie, die für die Primäraluminiumproduktion benötigt wird, und erzielt gleichzeitig außergewöhnliche Rückgewinnungsraten. Diese Eigenschaften stimmen perfekt mit globalen Standards für umweltfreundliches Bauen und Nachhaltigkeit überein und erleichtern die Projektzertifizierung wie LEED.

Kosten	Ein Aluminiumrohr - Sammelschienensystem ​​ ​​	Herkömmliche Kupfer - Sammelschienenlösung​ ​​	Fazit der Analyse
Anfängliche Materialkosten	Untere	Sehr hoch	Da die Preise für Aluminium deutlich niedriger sind als für Kupfer, bietet es einen erheblichen Kostenvorteil bei den Materialien.
Installations- und Strukturkosten	Niedrig	Hoch	Geringes Gewicht, geringe Stützkraft, einfache Installation, Einsparung von Arbeitskräften und Hilfsmaterialien.
Energiekosten des Betriebs	Niedrig	Hoch	Bemerkenswert sind der geringe Widerstand, der geringe Temperaturanstieg und die langfristige Energieeinsparung.
Wartungskosten	Sehr niedrig	Höher	Korrosionsbeständig, zuverlässige Verbindung, lackfrei und wartungsfrei.
Lebenszyklus und Restwert	Lang, hoch	Gemeinsam	Langlebiges Design, hoher Wert und einfaches Recycling von Aluminium.
Gesamtbetriebskosten synthetisieren	Erheblicher Vorteil	Nachteil	Innerhalb eines Betriebszyklus von 3 bis 5 Jahren decken die Kosteneinsparungen die Anfangsinvestition vollständig ab.

2. Präzisionsschmieden einer Legierung zu einem zuverlässigen Leiter

Die Geburt eines Hochleistungs-Sammelschienen-Aluminiumrohrs ist die tiefe Integration von Materialwissenschaft und Präzisionsfertigungsprozess.

2.1 Präzise Legierungsauswahl und Zustandskontrolle. Die Legierungen der 6000er-Serie (Al-Mg-Si) sind weit verbreitet, insbesondere 6063 und 6061. Diese Legierungen weisen eine ausgezeichnete Leitfähigkeit (≥55 % IACS), eine hervorragende Extrudierbarkeit und eine hohe Festigkeit auf, die durch Wärmebehandlung erreicht wird (T6-Zustand). Durch die strenge Kontrolle von Verunreinigungselementen wie Eisen und Silizium und die Optimierung des Magnesium-zu-Silizium-Verhältnisses in der Formulierung kann ein optimales Gleichgewicht zwischen Leitfähigkeit und mechanischen Eigenschaften erreicht werden.

2.2 Präzisionsextrusion und das ultimative Streben nach Form- und Positionstoleranz. Das Sammelschienen-Aluminiumrohr erfordert außergewöhnlich strenge Spezifikationen für den Außendurchmesser (typischerweise Φ30 mm bis Φ300 mm), die Wandstärke (Standard 3 mm bis 12 mm) und die Geradheit (6 Meter pro Rohr, je nach Bedarf anpassbar). Die Produktion erfordert Präzisionsformen auf Großextrudern. Der fortschrittliche Wärmebehandlungsprozess „Online-Abschreckung + künstliche Alterung“ gewährleistet eine gleichbleibende Leistung über die gesamte Länge. Ebenso kritisch ist die Innenwandbeschaffenheit, die sich direkt auf die Glätte der Füllung mit Isoliermedium oder den Luftstrom auswirkt.

2.3 Zuverlässigkeitssicherung in der Oberflächenbehandlung und Verbindungstechnik. Sammelschienen-Aluminiumrohre werden in der Regel mit leitfähiger Oxidation oder natürlicher Eloxierung behandelt, um einen dichten und korrosionsbeständigen Oxidfilm zu bilden, der ihre Haltbarkeit im langfristigen Außenbereich oder in rauen Industrieumgebungen erhöht. Verbindungstechniken (wie T-Verbindungen und Flanschverbindungen) dienen als Sicherheitsader des Systems. Bei diesen Verbindungen werden speziell entwickelte Guss- oder Schmiedeteile aus hochfestem Aluminium verwendet, gepaart mit hochleitfähigen verzinkten Bolzen und Drehmomentkontrolle, was einen extrem niedrigen Kontaktwiderstand und Langzeitstabilität an den Verbindungspunkten gewährleistet.

3. Antriebsleistungs-Upgrade in Schlüsselbereichen

Mit ihren umfassenden Vorteilen ersetzen Sammelschienen-Aluminiumrohre schnell traditionelle Lösungen in den folgenden Schlüsselbereichen:

3.1 Rechenzentren und Kommunikationsknotenpunkte: Das sind die anspruchsvollsten Anwendungsfelder. Das unermüdliche Streben nach Leistungsdichte, Zuverlässigkeit (Tier IV-Standards) und Energieeffizienz (Reduzierung der PUE-Werte) macht Aluminium-Busway-Rohre zur idealen Wahl für Reihenschränke mit hoher Stromversorgung und Server-Rack-Busways. Ihr geringer Verlust reduziert direkt die Wärmeerzeugung und spart so den Energieverbrauch der Klimaanlage, während ihr kompaktes Design wertvollen Platz freisetzt.

3.2 Neue Energieerzeugungs- und Energiespeichersysteme: Auf der Wechselrichterausgangsseite großer Photovoltaikkraftwerke und im DC-Bus von Energiespeicherbatterieclustern kann das Sammelschienen-Aluminiumrohr Ströme mit hoher Volatilität und potenziellen Oberschwingungen führen. Seine hervorragende Wärmeableitungsfähigkeit gewährleistet einen langfristigen Betrieb des Systems mit voller Leistung in Außenumgebungen mit hohen Temperaturen und verbessert so die Gesamteffizienz der Stromerzeugung und die Lebensdauer des Kraftwerks.

3.3 High-End-Industriefertigung und Schienenverkehr: In Umgebungen wie der Automobilfertigung, Halbleiterfabriken und Umspannwerken für den Schienenverkehr sind Lasten erheblichen Stößen und einem hohen Oberschwingungsgehalt ausgesetzt. Die hohe Festigkeit von Aluminium-Buskanälen hält Vibrationen stand und ihre hervorragenden elektromagnetischen Abschirmungseigenschaften tragen dazu bei, Störungen zu reduzieren und einen stabilen Betrieb empfindlicher Geräte zu gewährleisten.

3.4 Große Gewerbegebäude und Infrastruktur: Sie fungieren als Hauptstromverteilungs-Rückgrat für bodenebene Systeme, große Beleuchtungs- und HVAC-Systeme. Ihr leichtes Design reduziert die strukturelle Belastung, während der modulare Aufbau eine schnelle Installation und zukünftige Erweiterung ermöglicht und so den sich entwickelnden Anforderungen moderner Gebäudefunktionen gerecht wird.

4. Intelligente, integrierte und grüne Evolution

Mit der Weiterentwicklung neuer Energiesysteme und der Digitalisierung entwickelt sich die Sammelschienen-Aluminiumrohrtechnologie hin zu anspruchsvolleren Anwendungen.

Staatliches Bewusstsein und Intelligenz: Künftige Sammelschienen-Aluminiumrohre werden keine passiven Leiter mehr sein. Durch die Einbettung verteilter Temperatursensoren (DTS) oder drahtloser Temperaturüberwachungsknoten kann eine Online-Überwachung der gesamten Sammelschienentemperatur in Echtzeit erreicht werden, was eine frühzeitige Warnung vor örtlicher Überhitzung ermöglicht. In Kombination mit Strom- und Spannungssensoren entsteht ein digitales Zwillings-Stromverteilungssystem, das eine vorausschauende Wartung und ein verfeinertes Energieeffizienzmanagement ermöglicht.

Integrierteres „Plug-and-Play“-Design: Das Sammelschienen-Aluminiumrohrsystem ist tief in Schutzgeräte (wie Leistungsschalter und Trennschalter), Überwachungseinheiten und Isolationsverbinder integriert und bildet standardisierte und modulare „Funktionsabschnitte“. Dies macht den Entwurf, die Installation und die Wartung des gesamten Stromverteilungssystems so einfach wie den Zusammenbau von Bausteinen, was den Projektzyklus erheblich verkürzt.

Streben nach minimalem Energieverlust und vollständig umweltfreundlicher Stromerzeugung: Die aktuelle Forschungsrichtung umfasst die Entwicklung neuer Aluminiumlegierungen mit höherer Leitfähigkeit (z. B. annähernd 62 % IACS-Leitfähigkeit). Noch wichtiger ist, dass die Herstellung von Sammelschienen-Aluminiumrohren aus „grünem Aluminium“ (hergestellt aus erneuerbaren Energiequellen mit minimalem CO2-Fußabdruck) als Reaktion auf die globalen CO2-Neutralitätsziele zum Standardmerkmal und zentralen Wettbewerbsvorteil im High-End-Markt wird und regulatorische Anforderungen wie das EU CBAM erfüllt.
