آلية التآكل لقالب بثق سبائك الألومنيوم والتكنولوجيا لتحسين دورة الحياة الكاملة للخدمة

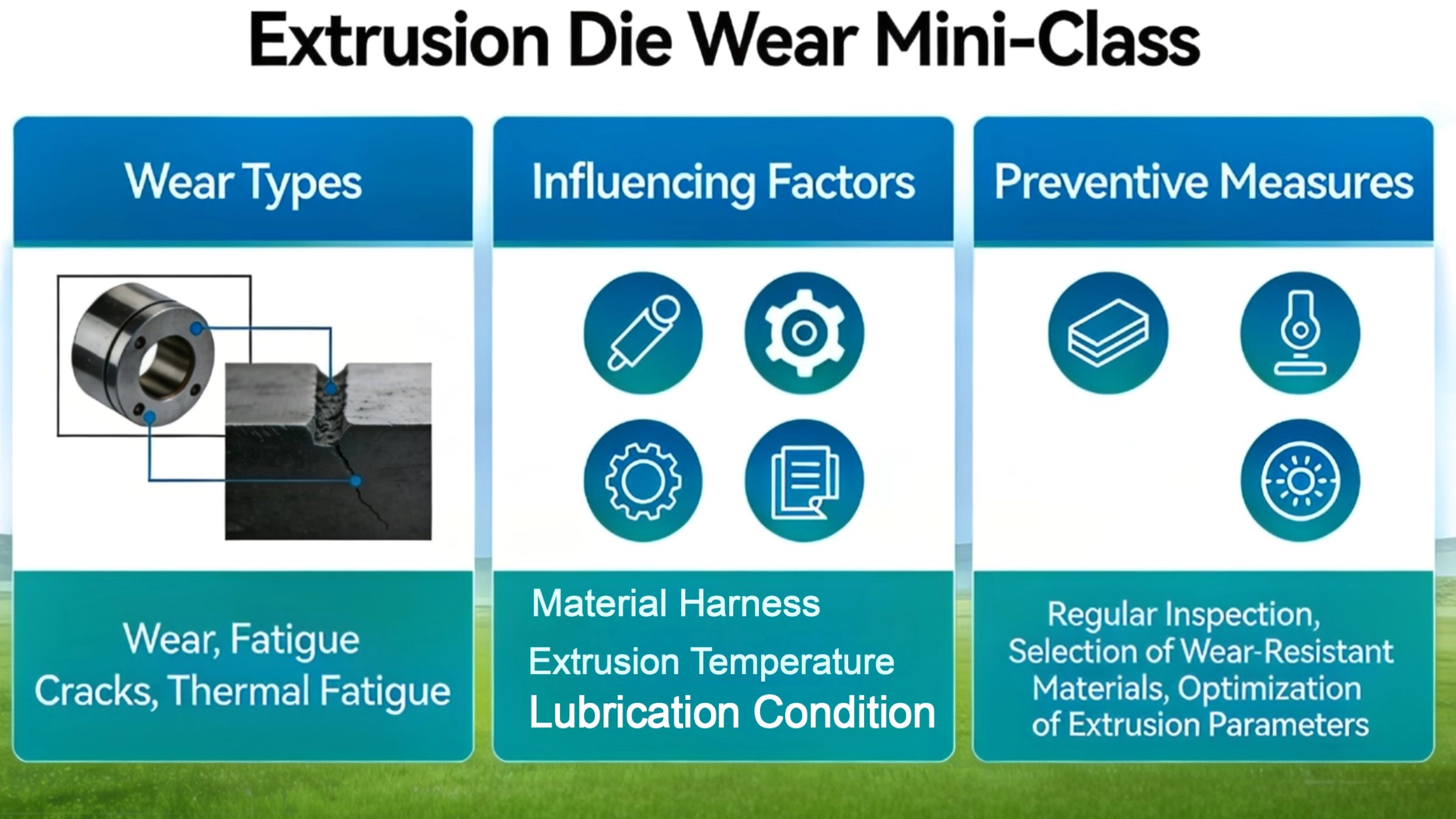

1. أوضاع الفشل وآليات البثق تموت

تشتمل أوضاع فشل قوالب البثق بشكل أساسي على ثلاثة أنواع فشل عادية: التآكل، والتكسير، والتشوه. بالإضافة إلى ذلك، قد تحدث حالات فشل مبكرة بسبب التشغيل غير السليم أو مشكلات جودة النيترة.

1.1 نأسف ​ ​للفشل ​​

فشل التآكل الاحتكاكي هو وضع الفشل السائد في قوالب البثق، وهو ما يمثل أكثر من 70% من إجمالي حالات فشل القالب. يكمن جوهرها في التآكل التدريجي للمواد السطحية التي تعمل بالقالب تحت قوى الاحتكاك.

1.1.1 آليات التآكل المجهرية

أثناء بثق سبائك الألومنيوم، تتلامس المادة مع سطح تجويف القالب تحت ظروف درجة الحرارة العالية والضغط العالي بدون تشحيم، خاصة من خلال الاتصال المباشر مع السطح المسطح لشريط التحجيم والانزلاق عالي السرعة، مما يولد قوى احتكاك كبيرة. تشير الأبحاث إلى أن سطح عمل القالب يعرض منطقتين للتلامس: منطقة اتصال لاصقة في منطقة الدخول وملامسة انزلاقية في منطقة الخروج، مع وجود منطقة انتقالية غير مستقرة لاصقة انزلاقية بينهما.

يحدث تآكل قوالب بثق الألومنيوم في المقام الأول بسبب التآكل الحراري - حيث يؤدي الاحتكاك إلى ارتفاع درجات حرارة سطح القالب، وتليين المواد، وانخفاض مقاومة التآكل والالتصاق اللاحق بسبائك الألومنيوم. درجة الحرارة هي العامل الحاسم الذي يؤثر على التآكل الحراري؛ يؤدي ارتفاع درجات الحرارة إلى تآكل حراري أكثر شدة.

1مظاهر الأذن.1.2

تشمل المظاهر المحددة لفشل التآكل ما يلي:

تخميل الشفرة: تصبح حافة مدخل شريط التحجيم مستديرة، مما يؤدي إلى انحراف أبعاد المظهر الجانبي.

تقريب الحواف: تغيير في الشكل الهندسي لنتوءات القالب

المنخفض المستوي: تظهر حفر مقعرة على سطح منطقة العمل

علامات الخدش السطحي: خدوش على طول اتجاه البثق

اللاصق القالب : تلتصق سبائك الألومنيوم بسطح القالب، مما يغير الشكل الهندسي للقالب.

1.1.3 الدور المهيمن للتآكل الكيميائي

وجد الباحثون أن المرحلة الأولية من التآكل في قوالب البثق تتميز في المقام الأول بالتآكل الكيميائي، يليه انفصال الطبقة السطحية الصلبة أو التآكل. بالنسبة للقوالب المعرضة للمعالجة بالنيترة، تتعرض الطبقة المركبة (الطبقة البيضاء الساطعة) أولاً لتآكل طفيف قبل الانفصال الجزئي. بعد إزالة الطبقة المركبة، يتم حفر حفر يبلغ عمقها 20-50μm على مسافة 0.5-1.5mm من مدخل القالب. يشير هذا إلى أن منطقة مدخل منطقة العمل بالقالب هي المنطقة الأكثر تآكلًا.

1.2 C الأرفف الفشل​

يشير فشل التشقق إلى الظاهرة التي تنتشر فيها التشققات في القالب أثناء الخدمة، مما يؤدي في النهاية إلى الكسر.

1.2.1 بدء الكراك وانتشاره

تحدث الشقوق عادةً في المناطق التي يتركز فيها الإجهاد في القالب، مثل الشرائح الانتقالية، وحواف التدفق المنفصلة، ​​والجذور الكابولية. يمكن أن يحدث بدء التشقق في ظل سيناريوهين: الأول، الشقوق الصغيرة الناتجة عن التعب بعد فترة خدمة معينة تنتشر تدريجيًا؛ ثانيًا، الشقوق الصغيرة الموجودة مسبقًا أثناء المعالجة الحرارية أو التشغيل الكهربائي والتي تتوسع خلال مراحل الخدمة المبكرة.

1.2.2 السبب للكراك الرئيسي

تتضمن عوامل التصميم التي تساهم في فشل الكسر في المقام الأول عدم كفاية تصميم قوة القالب والاختيار غير المناسب لنصف قطر الشرائح في المناطق الانتقالية. تشمل عوامل التصنيع عيوب المواد، وخشونة السطح المفرطة أثناء المعالجة، وطبقات التشوه الكهربائية. تتضمن العوامل التشغيلية التسخين المسبق غير الكافي للقالب، ونسب البثق العالية بشكل مفرط وسرعات البثق السريعة للغاية.

يوضح البحث أن عملية قطع الأسلاك ستشكل طبقة إجهاد شد على سطح فتحة القالب. إذا لم يتم إجراء معالجة التقسية الكافية، فمن السهل إنتاج الخبث والتشظي، مما يقلل من عمر القالب. ستشكل عملية المعالجة بالتفريغ الكهربائي طبقة متحولة على جزء المعالجة بسبب تأثير التسخين والتبريد والتأثير الكهروكيميائي لسائل المعالجة، مما ينتج عنه إجهاد متبقي ويقلل من قوة الكلال.

1.3 D التشوه F الفشل

فشل التشوه هو ظاهرة عدم إمكانية استخدام القالب بسبب تغير شكله الهندسي.

1.3.1 M النموذجيةمظاهر

انحناء الانحراف: انحراف هيكل الكابولي

الاكتئاب: تقعر موضعي على سطح القالب

انحراف لسان القالب المنفصل: ينحرف لسان القالب العلوي عن الموضع المركزي

انهيار تجويف القالب: تشوه الهيكل المجوف الناتج عن الضغط

توسيع المسام: زيادة حجم تجويف القالب

الانهيار الزاوي: انهيار المناطق البارزة

1.3.2 آلية التشكيل ​​

السبب الأساسي لفشل التشوه يكمن في عدم كفاية القوة المادية للقالب لتحمل إجهاد البثق، أو التوزيع غير المتساوي للقوة مما يؤدي إلى إجهاد موضعي يتجاوز الحدود. تشمل العوامل المساهمة المحددة ما يلي: الاختيار غير المناسب للمواد أو عمليات المعالجة الحرارية غير الصحيحة التي تفشل في الاستفادة الكاملة من خصائص القوة والمتانة للفولاذ القالب؛ تصميم قالب التدفق المنفصل سيئ التصميم مما يؤدي إلى سرعة تدفق غير متساوية عبر فتحات التحويل والقوى الجانبية اللاحقة؛ وعدم كفاية دقة تصنيع القالب مما يسبب أنماط تدفق معدنية غير منتظمة.

2. العوامل الرئيسية التي تؤثر على حياة الموت

2.1 مادة Mالقالب

2.1.1 متطلبات ​ ​المواد

تعمل قوالب البثق تحت درجة حرارة عالية وضغط مرتفع مع تحمل الأحمال الدورية، مما يفرض متطلبات أداء صارمة للغاية على فولاذ القالب:

الاستقرار الحراري: يحافظ على الصلابة عند درجات حرارة عالية تصل إلى 500-600 درجة مئوية

التعب الحراري: مقاومة دورات التسخين والتبريد المتكررة

مقاومة التآكل الحراري: مقاومة التآكل عند درجات الحرارة المرتفعة

صلابة كافية: منع الكسر الهش

2.1.2 مزايا الفولاذ H13

حاليًا، يتم استخدام 4Cr5MoSiV1 (الفولاذ H13) على نطاق واسع في الصين لتصنيع قوالب البثق. يُظهر الفولاذ H13 صلابة ممتازة، وقوة حرارية، ومقاومة التآكل واللدونة، بالإضافة إلى صلابة عالية التأثير ومقاومة للتعب الحراري. كما أنه يوضح الحد الأدنى من التشوه أثناء المعالجة الحرارية ومقاومة فائقة لانتشار الشقوق.

تشير البيانات العملية إلى أنه عند تصنيع نفس النوع من القالب باستخدام الفولاذ H13 والفولاذ 3Cr2W8V، فإن الأول يعرض عمر خدمة أطول بـ 3-5 مرات من الأخير. يحتوي الفولاذ H13 على تركيزات أعلى من عناصر Cr وMo، والتي تشكل أثناء معالجة النيترة نيتريدات وفيرة ومستقرة مع توزيع مشتت - وهذا هو العامل الرئيسي الذي يساهم في أدائه المتفوق.

2.2 تصميم يموت

يعد التصميم المعقول لهيكل القالب رابطًا مهمًا لإطالة عمر الخدمة.

2.2.1 سمك معالجة ​​ الجدار​

بالنسبة للمقاطع ذات سمك الجدار غير المتساوي، يجب تصميم شرائح عمل غير متساوية الطول. يتم تحديد ارتفاع شريط العمل (h) بواسطة الصيغة التجريبية h1/h2=b1/b2، حيث يمثل h ارتفاع شريط العمل ويشير b إلى سمك جدار المظهر الجانبي. يضمن هذا الأسلوب تدفقًا معدنيًا موحدًا ويمنع التحميل الزائد الموضعي.

2.2.2 الفارغ​ الضغط تركيز ​​

أثناء التصميم، يجب تجنب الزوايا الحادة والزوايا المقعرة والتغيرات الكبيرة في سمك الجدار والمقاطع العرضية ذات المقطع الرقيق ذات الجدران المسطحة لمنع تركيز الإجهاد المفرط. يعد اختيار نصف قطر الشرائح أمرًا بالغ الأهمية - فالشرائح الصغيرة بشكل مفرط تؤدي إلى تركيز الإجهاد، في حين أن الشرائح الكبيرة جدًا قد تؤثر على قوة القالب. الضبط الصحيح لنصف قطر الشرائح يمكن أن يضمن تدفقًا معدنيًا أكثر اتساقًا.

2.2.3 فتحة القالب تحديد أبعاد

يتطلب تحديد أبعاد ثقب القالب دراسة شاملة لخصائص المظهر الجانبي ومعدل انكماش مواد القالب. بالنسبة لسبائك الألومنيوم 6063 والفولاذ H13، يجب ضبط معدل الانكماش التصميمي لثقوب القالب على 1.01%-1.09% (يتم اختياره بشكل مناسب بناءً على حجم ثقب القالب).

2.2.4 تجاويف القالب وضع A. الترتيب

لا ينبغي وضع تجاويف القالب بالقرب من حافة القالب، لأن ذلك قد يقلل من قوة القالب ويؤدي إلى تدفق المعدن إلى المناطق الميتة، وبالتالي المساس بجودة سطح المنتج. يجب التحكم في معامل البثق (معامل الاستطالة) في حدود 10-50.

2.3 عملية المعالجة الحرارية

تؤثر جودة المعالجة الحرارية بشكل مباشر على عمر خدمة القالب.

2.3.1 عملية المعالجة الحرارية الموصى بها للفولاذ H13

عمليات الإنتاج	Tدرجة الحرارة نطاق	وقت النقع ​​	ملاحظات​
سخن	600-630 درجة مئوية → 830-850 درجة مئوية	1.5-2.0 ساعة	تعديل معقول للعيوب الدقيقة
التبريد	1040-1080 درجة مئوية	2-2.5 ساعة	قم بإطفاء الزيت بعد التسخين، ثم قم بإزالته وتبريده بالهواء عند درجة حرارة 130 درجة مئوية تقريبًا
هدأ واحد	380-400 درجة مئوية → 580-600 درجة مئوية	1 ساعة → 2 ساعة	زيادة درجة الحرارة تدريجيا لمنع التشقق
هدأ الثانوية	560-580 درجة مئوية	2 ساعة	تبريد الهواء بعد الخروج من الفرن

2.3.2 النقاط الفنية

يتميز الفولاذ H13 بحساسية عالية لدرجة حرارة التبريد ويظهر أداء تبريد ممتاز عند درجات حرارة عالية، مما يستلزم التبريد بدرجة حرارة عالية. تبقى ضغوط داخلية كبيرة في القالب بعد التبريد، مما يتطلب التقسية خلال 1-2 ساعة للتخلص من ضغوط التبريد. يضمن التقسية الثانوية استقرار البنية المجهرية والإزالة الكاملة للأوستينيت المتبقي.

2.4 تكنولوجيا السطح ​تعزيز ​​

2.4.1 النيتروجين ​ Tمعالجة

تعد المعالجة بالنيترة حاليًا هي الطريقة الأكثر استخدامًا لتقوية السطح لقوالب البثق، وهو ما يمثل حوالي 90-95٪. يمكن للنيترة أن تزيد بشكل كبير من صلابة السطح مع الحفاظ على صلابة كافية في القوالب، وبالتالي تقليل التآكل الحراري.

النقاط الرئيسية للعلاج بالنيترة:

نيترة متعددة: إجراء 3-4 معالجات نيترة متكررة خلال فترة خدمة القالب.

سمك طبقة النيترة: مطلوب بشكل عام أن يصل إلى 0.15-0.20 ملم

توقيت النيترة: قم بإجراء النيترة المتكررة أثناء الاستخدام الأولي للقالب لتحقيق خصائص السطح المثالية.

2.4.2 طلاء طبقة رقيقة ​ ​صلبة

يتم تطبيق تقنيات طلاء البخار الفيزيائي (PVD) وترسيب البخار الكيميائي (CVD) بشكل تدريجي. أثبتت الدراسات أن طلاءات CVD TiC+TiN تظهر مقاومة فائقة للتآكل مقارنة بمعالجات النيترة. تعمل معالجة الانتشار الحراري جنبًا إلى جنب مع وجود كربيدات/نيتريدات V وNb على تعزيز مقاومة التآكل بشكل كبير.

بالنسبة لقوالب بثق أنابيب الألومنيوم المسامية المصغرة، فإن تطبيق طبقة طلاء صلبة يمكن أن يحل بشكل فعال مشكلات الالتصاق بين الألومنيوم أو مواد التشحيم على الطبقة السطحية للقالب، وبالتالي تقليل معدلات خردة المنتج.

2.5 معلمات عملية البثق​

2.5.1 سرعة البثق

تؤثر سرعة البثق بشكل مباشر على درجة حرارة القالب وانتظام تدفق المعدن. تؤدي سرعة البثق المفرطة إلى زيادة إجهاد القالب بشكل كبير، وبالتالي تسريع التآكل ويؤدي إلى تدفق غير متساوٍ للمعادن وارتفاع درجة حرارة القالب. إذا لم تتم إزالة الحرارة المتبقية المتولدة أثناء التشوه على الفور، فقد يفشل القالب بسبب ارتفاع درجة الحرارة الموضعية. يتم التحكم في سرعة البثق الموصى بها عمومًا بأقل من 25 مم/ثانية.

2.5.2 التسخين المسبق

يجب تسخين القوالب جيدًا قبل الاستخدام، حيث تصل عادةً إلى 440-460 درجة مئوية ويتم الاحتفاظ بها عند درجة الحرارة هذه لأكثر من ساعتين لضمان توزيع موحد لدرجة الحرارة داخليًا وخارجيًا. يمكن أن يؤدي التسخين المسبق غير الكافي إلى فرق مفرط في درجة الحرارة بين سطح القالب والقلب، مما يؤدي إلى الإجهاد الحراري والتشكيل المتسارع لشقوق التعب الحراري.

2.5.3 الاستخدام كثافة ​التدريجي ​​

يجب أن يتبنى القالب استراتيجية كثافة استخدام منخفضة عالية منخفضة طوال دورة الخدمة الخاصة به:

المرحلة المبكرة من الاستخدام: لا تزال خصائص البنية المجهرية للقالب في مرحلة متقلبة. تم اعتماد بروتوكول تشغيل منخفض القوة لتسهيل انتقال القالب إلى حالة مستقرة.

الاستخدام على المدى المتوسط: يُظهر القالب أداءً شاملاً مثاليًا، مع تعزيز مناسب للقوة التشغيلية.

بعد التقدم في العمر : يحدث تدهور في الهيكل الداخلي، مما يؤدي إلى انخفاض قوة التعب الحراري. يجب تقليل كثافة الاستخدام بشكل مناسب لمنع التشوه والتشقق.

3. استراتيجية منهجية لتحسين يموت الحياة

3.1 مرحلة التصميم والتصنيع

تحسين القالب هيكل : استخدم التصميم بمساعدة الكمبيوتر (CAD) وتحليل العناصر المحدودة (FEA) لضمان التوزيع الموحد للضغط وتجنب تركيز الضغط.

الاختيار الرشيد للمواد: إعطاء الأولوية للفولاذ H13 لضمان جودة المواد وإجراء الفحص المسبق لخصائص المواد.

مراقبة جودة المعالجة:

تعمل عملية التقسية الشاملة بعد قطع الأسلاك على تحسين حالة إجهاد الشد السطحي؛

منع تشكيل طبقة التحلل أثناء عملية التفريغ، وإزالة طبقة التحلل عند الضرورة؛

ضمن النطاق المسموح به لتصميم الرسم، كلما كان قطر سلك قطع الأسلاك أكبر، كلما كان ذلك أفضل؛

التصميم الموحد: يسهل إمكانية تبديل القالب وتخزينه وصيانته.

3.2 مرحلة المعالجة الحرارية والمعالجة السطحية

التنفيذ الصارم لعمليات المعالجة الحرارية: التحكم في معدل التسخين، ودرجة حرارة التبريد، ومعدل التبريد، ودرجة حرارة التقسية.

التقسية المتعددة: قم بإجراء دورتين تقسية على الأقل لضمان استقرار البنية المجهرية

نيترة تحضيرية متكررة: قم بإجراء 3-4 معالجات نيترة قبل الاستخدام لتحقيق سماكة طبقة نيتريد تبلغ 0.15-0.20 مم.

ضع في اعتبارك الطلاءات المتقدمة: بالنسبة للقوالب الدقيقة، يمكن تجربة طلاءات CVD/PVD.

3.3 مرحلة الصيانة

نظام الاستخدام العلمي:

التنفيذ الصارم لنظام التسخين المسبق للقوالب؛

التحكم في سرعة البثق ≥25 مم/ثانية؛

اعتماد كثافة استخدام متدرجة منخفضة عالية منخفضة؛

تجنب التقلبات الشديدة في درجات الحرارة والأحمال المتناوبة.

صيانة النيترة المنتظمة: قم بإجراء النيترة مرة أخرى بعد دورة خدمة معينة لاستعادة صلابة السطح.

في الوقت المناسب : القالب إصلاح قم بمعالجة التآكل البسيط أو التشوه على الفور لمنع انتشار الخلل.

O التشغيل حالة ​ O التحسين :

تم استخدام قوالب مبردة بالماء أو مبردة بالنيتروجين.

ضمان التشحيم الكافي للحد من الاحتكاك.

تحسين درجة حرارة البثق ونسبة البثق لتقليل حمل القالب.

3.4 إدارة دورة الحياة الكاملة

إنشاء أرشيفات للقوالب : تسجيل المواد وعمليات المعالجة الحرارية وتكرار الاستخدام وتاريخ الإصلاح لكل مجموعة من القوالب.

التنبؤ: استنادا إلى نموذج آرتشارد للتآكل وتحليل العناصر المحدودة، توقع ما تبقى من عمر القالب

معايير الخردة: وضع معايير واضحة للخردة، بما في ذلك التسامح الأبعاد وعمق الشقوق.

تحليل الفشل: تحليل منهجي للفشل المبكر للقوالب لمعرفة السبب وتحسينه.
