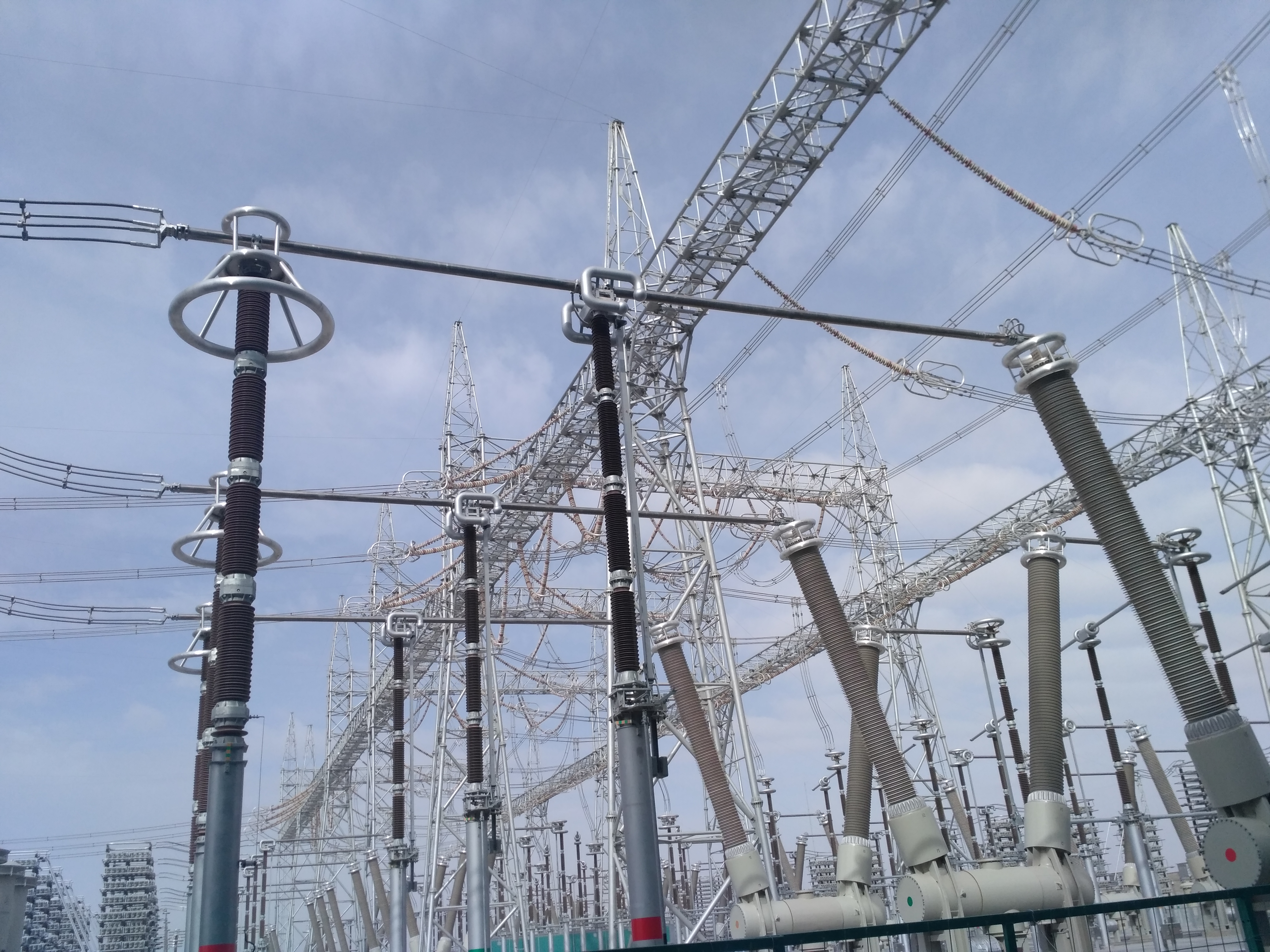

ท่ออลูมิเนียมบัสบาร์แรงดันต่ำ

1. คุณสมบัติหลัก

1.1 คุณสมบัติของวัสดุ:  ผลิตจากโลหะผสมอะลูมิเนียมที่มีความนำไฟฟ้าสูง (โดยทั่วไปคือ ≥61% IACS) เช่น 6063,6061 หรือโลหะผสมพิเศษผ่านกระบวนการพิเศษ (เช่น การรีด การดึง) วัสดุเหล่านี้มีความแข็งแรงและความเหนียวเป็นเลิศ

1.2 S โครงสร้าง ของ คุณสมบัติ ：

  โครงสร้างกลวงแบบท่อ: นี่คือคุณลักษณะที่โดดเด่นที่สุด การออกแบบกลวงช่วยให้เส้นผ่านศูนย์กลางตัวนำและพื้นที่ผิวมีขนาดใหญ่ขึ้นภายในพื้นที่หน้าตัดเดียวกัน

  สภาพพื้นผิว: โดยทั่วไปจะเป็นท่อเรียบ หรือชุบอโนไดซ์ การพ่น ฯลฯ บนพื้นผิวเพื่อเพิ่มความต้านทานการกัดกร่อนและฉนวน (เมื่อใช้เป็นตัวนำเปลือย)

  ตัวเลือกฉนวน: สามารถติดตั้งตัวนำเปลือยบนฉากยึดฉนวนหรือหุ้มด้วยชั้นฉนวน (เช่น ยางวัลคาไนซ์ ปลอกหดด้วยความร้อน หรือโพลีโอเลฟินเชื่อมขวางด้วยการฉายรังสี) เพื่อสร้างบัสบาร์แบบท่อหุ้มฉนวน ซึ่งช่วยเพิ่มความปลอดภัย

1.3 คุณสมบัติทางไฟฟ้าและกายภาพ:

  ผลกระทบที่ผิวหนังต่ำ: เมื่อกระแสสลับไหลผ่านตัวนำ กระแสมีแนวโน้มที่จะมุ่งความสนใจไปที่พื้นผิวของตัวนำ (ผลกระทบที่ผิวหนัง) โครงสร้างแบบท่อมีพื้นที่ผิวที่มีประสิทธิภาพมากกว่าเมื่อเทียบกับแท่งตันที่มีพื้นที่หน้าตัดเท่ากัน จึงช่วยลดความต้านทานไฟฟ้ากระแสสลับได้อย่างมากและปรับปรุงประสิทธิภาพการจ่ายกระแสไฟ

  ประสิทธิภาพการกระจายความร้อนที่โดดเด่น: โครงสร้างกลวงช่วยให้อากาศภายในไหลเวียนสะดวก ในขณะที่พื้นที่ผิวขนาดใหญ่ช่วยเพิ่มการกระจายความร้อนภายนอก ส่งผลให้อุณหภูมิที่เพิ่มขึ้นลดลงภายใต้ความสามารถในการรับกระแสไฟเท่าเดิม

  ความแข็งแรงเชิงกลสูง: โครงสร้างท่อกลมแสดงการโค้งงอและความแข็งของแรงบิดได้ดีกว่าเมื่อเทียบกับอาร์เรย์แบบแบน ทำให้สามารถทนต่อแรงไฟฟ้าไดนามิกที่มากขึ้น (เช่น ความเค้นเชิงกลที่เกิดจากการลัดวงจร)

  ความต้านทานการกัดกร่อน: ฟิล์มออกไซด์ธรรมชาติบนพื้นผิวโลหะผสมอะลูมิเนียมและการเคลือบเสริมช่วยเพิ่มความสามารถในการปรับตัวต่อสิ่งแวดล้อม

2. ข้อดีของผลิตภัณฑ์

2.1ประสิทธิภาพการจ่ายกระแสไฟฟ้าสูงและประหยัดวัสดุ:

ด้วยความสามารถในการรองรับกระแสไฟฟ้าที่เท่ากัน วัสดุนี้จึงลดการใช้โลหะลง 15%-30% เมื่อเทียบกับแท่งทองแดง เนื่องจากมีเอฟเฟกต์ผิวต่ำ ส่งผลให้มีน้ำหนักเบากว่าและได้เปรียบด้านต้นทุนอย่างมาก (โดยเฉพาะอย่างยิ่งเมื่อเปลี่ยนแท่งทองแดง) ภายใต้พื้นที่หน้าตัดเดียวกัน ช่วยให้กระแสไหลสูงขึ้น (โดยเฉพาะในระบบไฟฟ้ากระแสสลับ)

2.2 กระจายความร้อนได้ดีเยี่ยมและการทำงานที่เชื่อถือได้:

การเพิ่มขึ้นของอุณหภูมิที่ต่ำลงบ่งชี้ว่าการเติบโตของความต้านทานลดลง ทำให้เกิดวงจรที่ดีซึ่งส่งผลให้มีการใช้พลังงานในการปฏิบัติงานในระยะยาวลดลงและอายุการใช้งานยาวนานขึ้น ในขณะเดียวกันก็ลดความเสี่ยงที่จะเกิดความล้มเหลว เช่น อายุของฉนวนและการเกิดออกซิเดชันในการเชื่อมต่อที่เกิดจากความร้อนสูงเกินไป

2.3 ความเป็นเลิศในด้านประสิทธิภาพทางกลและความปลอดภัย ：

  ความแข็งมาก: ช่วงสามารถมีขนาดใหญ่ขึ้น จำนวนจุดรองรับสามารถลดลง และโครงสร้างการติดตั้งสามารถทำให้ง่ายขึ้น

  ประสิทธิภาพแผ่นดินไหวที่ดีเยี่ยม: หน้าตัดแบบวงกลมและความแข็งแบบไอโซโทรปิกช่วยเพิ่มความต้านทานต่อการสั่นสะเทือน

  ความปลอดภัยสูง:

ไม่มีมุมแหลมคม การกระจายสนามไฟฟ้าสม่ำเสมอ แรงดันไฟฟ้าเริ่มต้นการปล่อยโคโรนาสูง เหมาะสำหรับระดับแรงดันไฟฟ้าที่สูงขึ้น

ด้วยฉนวนแบบเต็ม จึงป้องกันการลัดวงจรจากเฟสต่อเฟสและไฟฟ้าช็อต ได้ระดับการป้องกัน IP68

2.4 ติดตั้งและบำรุงรักษาง่าย ：

โดยทั่วไปการเชื่อมต่อจะทำได้โดยใช้ฮาร์ดแวร์พิเศษ (แคลมป์ลวด) หรือผ่านการเชื่อมด้วยความร้อน ส่งผลให้จุดเชื่อมต่อน้อยลงและความน่าจะเป็นที่จะเกิดความล้มเหลวลดลง

โครงสร้างเรียบง่ายและใช้พื้นที่น้อย (โดยเฉพาะในแนวตั้ง) ซึ่งเอื้อต่อการจัดพื้นที่ขนาดกะทัดรัด

พื้นผิวเรียบ ฝุ่นสะสมน้อย และภาระงานบำรุงรักษาต่ำ

2.5 สุนทรียภาพและการปกป้องสิ่งแวดล้อม ：

รูปร่างมีความเรียบร้อยและเป็นระเบียบซึ่งสอดคล้องกับสุนทรียภาพทางอุตสาหกรรมสมัยใหม่

วัสดุโลหะผสมอลูมิเนียมสามารถรีไซเคิลได้ 100% ซึ่งเป็นมิตรกับสิ่งแวดล้อม

3. สถานการณ์การใช้งาน

3.1 ภาคพลังงานใหม่ ：

  สถานีไฟฟ้าโซลาร์เซลล์: ระบบนี้จะรวบรวมโหลดกระแสสูงจากอินเวอร์เตอร์ไปยังด้านแรงดันต่ำของหม้อแปลงสเต็ปอัพ

  สถานีกักเก็บพลังงาน: ช่องส่งกระแสสูงที่เชื่อมต่อกลุ่มแบตเตอรี่เข้ากับระบบแปลงกำลัง (PCS)

  สถานีชาร์จรถยนต์ไฟฟ้า : โดยเฉพาะสถานีชาร์จซุปเปอร์ชาร์จกำลังสูง จะต้องจ่ายกระแสไฟสูงไปยังกองชาร์จหลายกอง

3.2 โรงงานอุตสาหกรรมขนาดใหญ่ เช่น การผลิตรถยนต์ โรงงานโลหะวิทยา และเคมีภัณฑ์ จ่ายพลังงานให้กับเครื่องจักรกลหนัก รวมถึงโรงอัด โรงรีด และมอเตอร์ขนาดใหญ่

3.3 อาคารสูงและอาคารพาณิชย์: ทำหน้าที่เป็นบัสบาร์หลักภายในปล่องแนวตั้ง โดยจ่ายพลังงานให้กับห้องกระจายสินค้าข้ามชั้น ช่วยประหยัดพื้นที่และติดตั้งได้อย่างรวดเร็ว

3.4 แพลตฟอร์มสำหรับเรือและนอกชายฝั่ง: พื้นที่มีขนาดกะทัดรัด สภาพแวดล้อมมีการกัดกร่อนสูง ความแข็งแรงทางกลของอุปกรณ์ และข้อกำหนดด้านความต้านทานการกัดกร่อนอยู่ในระดับสูง
